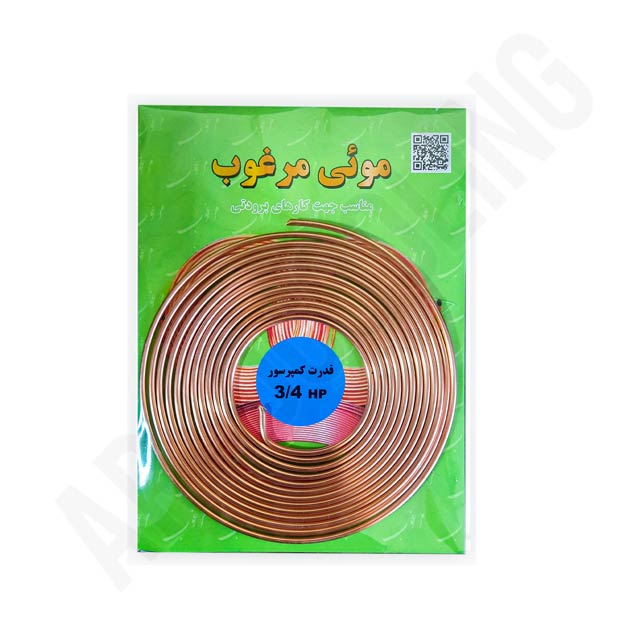

لوله مویی مرغوب قدرت 3/4 HP آبی

لوله مویی لوله ای است از جنس و رنگ مس و سایز مشخص (حداکثر طول 400 و حداقل طول 100 سانتی متر و بیشینه قطر 2 و کمینه 0.8 میلی متر). همچنین برای بیان نحوه عملکرد لوله مویین باید این گونه گفت که با عبور گاز مبرد (یعنی گاز هایی همچون R22-R134-R404-R12,…) از این قطعه، فشار خروجی کندانسور تقلیل یافته و به فشار پایین به ورودی اواپراتور می رسد.

مشخصات کاربردی لوله مویی مرغوب قدرت 3/4 HP آبی

لوله موئی به عنوان کنترل کننده های جریان مبرد در سیستم های تبرید استفاده میگردد.

کنترل کننده های مبرد بدون توجه به نوع کارشان دو وظیفه بعهده دارند :

1. اجازه جریان مبرد مایع از لوله مایع به اواپراتور با همان شدت تبخیر مایع در اوپراتور .
2. ایجاد اختلاف فشار بین طرفین پرفشار و کم فشار سیستم ، برای اینکه مبرد بتواند تحت شرایطی که در فشار کم اواپراتور تبخیر می شود در همان زمان در فشار زیاد در کندانسور نیز تقطیر شود . از بین چند کنترل کننده ، لوله مویی در سیستم های تبرید کم ظرفیت و شیر انبساط اتوماتیک و ترموستاتیک در سیستم های تبرید با ظرفیت زیاد ، مورد استفاده قرار می گیرند .

دستگاه انبساط

در هر سیکل برودتی، مبرد یا گاز باید در اواپراتور تبخیر شود. که با این کار حرارت را از اطراف اواپراتور جذب می‌کند و باعث ایجاد بار سرمایشی می‌شود.

از آنجایی که دمای تبخیر در سیالات با فشار آن‌‌ رابطه دارد، به منظرو کاهش دمای تبخیر مبرد در سیکل برودتی، از دستگاه انباسط قبل از اواپراتور استفاده می‌شود. این قطعه انواع مختلفی دارد از جمله شیر انباسط ترموستاتیک، شیر انبساط الکترونیک و لوله مویی.

مزایا لوله مویی مرغوب قدرت 3/4 HP آبی

کی از مهمترین مزایای استفاده از این قطعه این است که ساختار بسیار ساده‌ای دارد. لوله مویی کنترل کننده فعالی نداشته و تنها از طریق طول سایز و طول خود می توان مبرد را کنترل کرد. این امر باعث کاهش هزینه و همچنین سادگی در نصب و راه‌اندازی آن می‌شود.

نکته دیگر آن است که

لوله مویی مرغوب قدرت 3/4 HP آبی

با تمام مبردهای فریونی سازگار بوده، بر خلاف اکسپنشن یا شیر های انبساط موجود که تنها با یک یا چند گاز سازگارند. همچنین میزان استفاده از گاز مبرد هم در این قطعه بسیار کمتر از اکسپنشن می باشد.

لوله مویی مرغوب قدرت 3/4 HP آبی

ساده ترین وسیله برای کنترل جریان مبرد است و شامل طول معینی از لوله ای به قطر خیلی کم می باشد که مابین کندانسور و اواپراتور قرار می گیرید .

لوله مویی بعلت مقاومت اصطکاکی زیاد و قطر کم و همچنین پدیده خفگی ناشی از تبخیر تدریجی مایع مبرد در لوله به دلیل کاهش فشار به کمتر از فشار اشباع ، در مقابل جریان مبرد مایع از کندانسور به اواپراتور مقاومت می نماید و با کنترل دبی مبرد عبوری ، اختلاف فشار بین آن دو را در حد لازم نگه می دارد.

مقاومت لوله مویی با طول و قطر معین ، در جریان مبرد ثابت است و دبی عبوری از آن با اختلاف فشار در طرفین لوله که همان اختلاف فشار تبخیر و تقطیر سیستم تبرید می باشد ، متناسب است و ظرفیت جریان در لوله مویی برابر ظرفیت پمپاژ می باشد .

در صورتیکه طراحی لوله های مویی نسبت به ظرفیت تبرید مناسب بوده و صحیح بکار برده شوند ، در محدوده قابل قبولی از شرایط کاری ، بطور رضایت بخش عمل خواهد کرد .

لوله مویی مرغوب قدرت 3/4 HP آبی

از این نظر که در طول خاموش بودن سیکل ، جریان مبرد مایع به اواپراتور را متوقف نمی کنند با سایر انواع کنترل کننده های جریان مبرد ، تفاوت دارند چون در طول خاموشی سیستم ، فشار طرف پرفشار و کم فشار سیستم از طریق لوله مویی برابر می شود. باین دلیل در چنین سیستم هایی معمولاً از مخزن مایع استفاده نمی شود.

لوله های مویی علاوه بر ساختمان ساده و قیمت ارزان ، هزینه سیستم تبرید و تولید را پایین می آورند. پیچیدن ( لحیم کردن ) طول معینی از لوله مویی به لوله مکش برا ی ایجاد مبدل حرارتی بین این دو لوله بوده و عمل مادون سرد شدن مایع و سوپرهیت شدن بخار خروجی از اوپراتور را ایجاد می نماید .
