سنسور محیطی تک 10 اُهم

ترمیستور یا سنسور دمایی یکی از اجزای مهم سیستم کولر گازی به حساب می آید که به وسیله آن تشخیص دما ممکن می شود.

ترمیستور چیست ؟

ترمیستور یا سنسور دمایی قطعه ای در کولر گازیست که برد به‌ وسیله آن از میزان دمای هوای محیط یا دمای لوله‌ها مطلع شده و با توجه به این اطلاعات، دستورات لازم همچون راه‌اندازی کمپرسور، قطع آن و… را صادر می‌کند. درواقع ایراد در ترمیستور یکی از دلایل اصلی در روشن نشدن کولر گازی است.

سنسور محیطی تک 10 اُهم چیست؟

سنسورها حسگرهایی هستند که ارتباط دستگاه را با محیط اطراف برقرار می کنند.

سنسورها انواع مختلفی دارند و از تکنولوژی های متفاوتی استفاده می کنند.

• نحوه تست سنسور محیطی تک 10 اُهم :

⇐ دو راه برای تست سنسور محیطی تک 10 اُهم وجود دارد :

1) تست مقاومتی :

سنسور را از روی برد جدا کرده و مقاومت دو سر آن را توسط مولتی متر اندازه گیری می کنیم. معمولا مقدار مقاومت سنسور در دمای اتاق ( 25 درجۀ سانتیگراد) داخل سرویس منوال ذکر شده است.

اما به صورت کلی می دانیم که مقاومت سنسور روی لولۀ اواپراتور 5 کیلو اهم و سنسور روی اواپراتور 10 کیلو اهم است. حال با اشراف به مقدار استاندارد مقاومت سنسور ، تست را با توجه به دو مورد انجام میدهیم.

♦ اول اینکه آیا در دمای اتاق مقدار اندازه گیری شده با مقدار استاندارد برابری دارد.

♦ دوم این که با قرار دادن سنسور داخل لیوان آب گرم یا سرد مقاومت آن تغییر تدریجی از خود نشان می دهد یا خیر.

همانطور که می دانیم مقاومت سنسورهای PTC با افزایش دما افزایش پیدا می کند و مقاومت سنسورهای NTC با افزایش دما کاهش می یابد.

2) تست ولتاژی :

این تست را وقتی دستگاه روشن است انجام م یدهیم. در این حالت ولتاژ دو سر سنسور را با مولتی متر اندازه گیری می کنیم.

ولتاژ دو سر سنسور باید بین 0.5 تا 4.8 ولت باشد. خود مقادیر 0.5 و 4.8 ولت نشانگر معیوب بودن سنسور هستند.

• نکته:

سنسورها صرفاً جهت ارسال پاره ای اطلاعات به CPU استفاده می شوند و نقش فرماندهی ندارند.

انواع ترمیستور کولر گازی

تمامی ترمیستورهایی که در وسایل برودتی استفاده می‌شوند، از لحاظ مقاومت و کارکرد دارای دو مدل هستند. ( 204ct و  103at ) که تمامی مدل‌های موجود از لحاظ نوع استفاده به دو صورت می باشند:

سنسور پایپ کولر گازی

positive thermal coefficient = PTC یعنی با گرم نمودن آن‌ مقاومتش زیاد می‌شود و با سرد نمودن آن، مقاومت کم می‌شود، که نام دیگر آن سنسور لوله (سنسور پایپ) یا سنسور فلزی است. در زیر عکس سنسور پایپ را می بینید:

سنسور پایپ تک 5 اُهم

سنسور محیطی کولر گازی

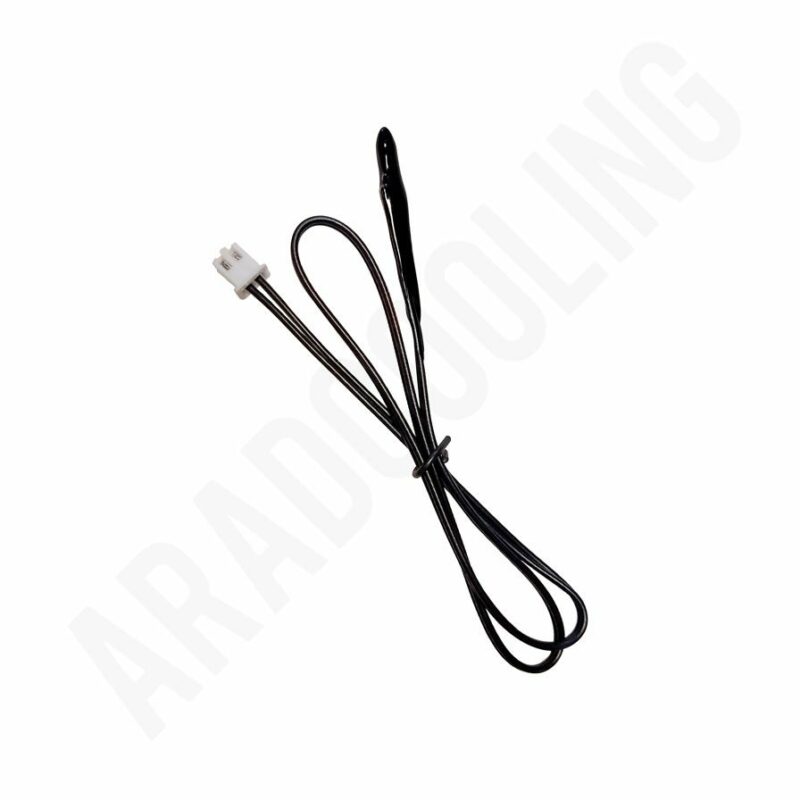

NEGATIVE THERMAL COEFFICIENT = NTC یعنی با گرم نمودن آن‌ مقاومتش کم می‌شود و با سرد نمودن، مقاومت زیاد می‌شود، که نام دیگر آن سنسور اتاقی یا محیطی است که در تصویر زیر میبینید.

سنسور پایپ تک 5 اُهم

نکته: جهت تشخیص دمای لوله از سنسور PTC استفاده می شود. در واقع ptc یک سنسور پایپ است که بیشتر در فصل زمستان در مدار قرار می‌گیرد.

روش تست ترمیستور یا سنسور دمایی کولر گازی

برای تست ترمیستور کولر گازی باید آن‌ها را از برد جدا کرده و به‌وسیله اهم متر مقاومت آنها را سنجید. ولی این سنسورها چه مقاومتی باید داشته باشند که نشان دهد سالم اند؟

معمولاً برندها و شرکت‌های مختلف سنسورهایی مختص به خود را می‌سازند که در دمای مختلف اهم مختلفی دارند. به‌صورت عامیانه اطلاعاتی که سنسور به برد می فرستد، تنها توسط همان برد قابل‌ فهم یا ترجمه است و شما باید جدولی داشته باشد که بدانید سنسور هر برند در دماهای مختلف چه اهمی دارد. مثلاً سنسور کولر مدیا که در مرکز تخصصی تعمیرات کولر گازی مدیا تولید میشود، در 25 درجه اهمی معادل 10KOHM (10 کیلو اهم) دارد و سنسور کولر مدیا در همین دما 8KOHM است.
