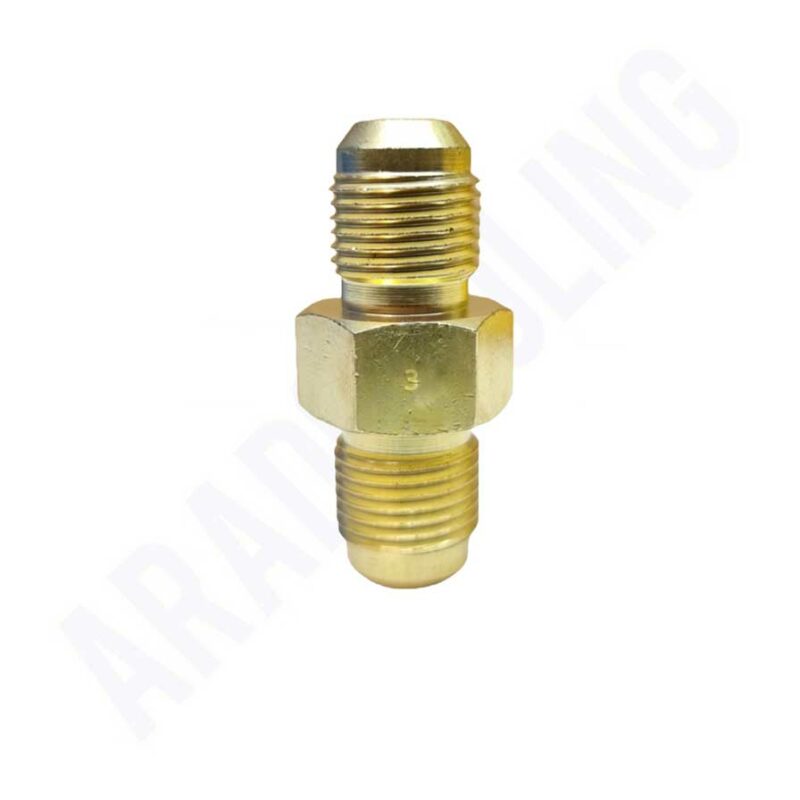

اوریفیس شماره 3 مناسب کولر 30000 تا 36000 هزار

اگر لوله مویی دستگاه را حذف کنید می توانید به جای آن اورفیس یا اوریفیس نصب کنید. این کار به راحتی و بدون ریسک است که تمامی تست های لازم را انجام داده و در ظرفیت های مختلف، عملکرد سرمایش بدون هیچ اختلالی در عملکرد سیکل تبرید دنبال می گردد.

صفحه اوریفیس یکی از تجهیزات لازم برای اندازه‌گیری فلو می باشد. در کولرهای گازی بعد از تعویض کمپرسور باید لوله مویی تعویض شود اما با نصب اوریفیس دیگر نیازی به عوض کردن لوله مویی نیست و دغدغه تعویض آن و انتخاب سایز مناسب برطرف می‌گردد.

لازم به ذکر است هر دستگاه سایز مخصوص به خود را دارد.

امروزه در هر خانه محل کاری کولرگازی وجود دارد. هرچقدر هم نگهداری و مراقبت از لوازم با دقت انجام شود، بازهم این احتمال وجود دارد که دستگاه نیاز به تعمیر داشته باشد.

به طور کلی نصب و تعمیر کولرگازی با استفاده از ابزار کولرگازی مخصوص به خود انجام می شود.

اوریفیس چیست؟

اوریفیس یکی از معمولترین تجهیزات اندازه گیری فلو توسط ترانسمیترهای اختلاف فشار می باشد،معمولترین نوع اوریفیس یک صفحه فلزی صاف با یک سوراخ هم مرکز در صفحه میباشد که عمود بر جهت جریان نصب میشود.

فلومتر اوریفیس یک صفحه است که محدودیت برای ایجاد افت فشار است. یک روتامتر شیشه ای نوعی از اوریفیس است. می توان از نازل ، ونتوری یا به عنوان محدودیت جریان استفاده کرد. برای استفاده از هر یک از این دستگاه ها برای اندازه گیری ، کالیبراسیون تجربی لازم است.

اوریفیس

یعنی یک حجم شناخته شده را از طریق فلومتر عبور داده و خواندن را یادداشت کنید تا یک استاندارد برای اندازه گیری سایر مقادیر فراهم شود.

با توجه به سهولت در نسخه برداری و ساخت ساده ، یک دهانه لبه تیز نازک به عنوان یک کار استاندارد و کالیبراسیون گسترده انجام شده است به گونه ای که به عنوان یک وسیله استاندارد برای اندازه گیری مایعات پذیرفته شده است. مشروط بر اینکه مکانیک استاندارد ساخت و ساز دنبال شود ، دیگر نیازی به کالیبراسیون نیست.

با اندازه گیری افت فشار (دیفرانسیل) در هنگام عبور مایعات از داخل دهانه ، یک سوراخ در خط لوله با شکل نشان داده می شود. حداقل سطح مقطع جت به عنوان “فشردگی جریان (vena contracta )” شناخته می شود.

اوریفیس (orifice) چگونه عمل میکند؟

صفحه سوراخ دار اوریفیس شامل یک صفحه گرد و فلزی می باشد که سوراخی با ابعاد مشخص (به صورت هم مرکز با خود صفحه و یا غیر هم مرکز با آن) درون آن تعبیه شده است. این صفحه، در مسیر سیال قرار داده می شود.

کاهش سطح مقطع عبوری سیال منجر به افزایش سرعت آن، بعد از صفحه اوریفیس می شود، در این حالت فشار سیال کاهش می یابد. با نصب یک ترانسمیتر اختلاف فشار، و اندزاه گیری فشار سیال در نقاطP و P، جریان سیال که با جذر اختلاف فشار متناسب است، محاسبه می شود.

میزان افت فشار، وابسته به نرخ جریان سیال و اندازه سوراخ صفحه می باشد. طراحی و ساخت صفحه اوریفیس با توجه به شرایط و ویژگی های سیال عبوری از قبیل چگالی نسبی، فشار، دما، گرانروی یا عدد رینولدز و ابعاد خط لوله انجام می شود. باتوجه به اینکه اوریفیس در مسیر سیال نصب می شود در معرض خوردگی و سایش قرار دارد، و باید از موادی ساخته شود که در برابر شرایط فرایندی مقاومت داشته باشند.

بیشتر اوریفیس از فولاد ضدزنگ ساخته می شوند. بسته به ویژگی های سیال عبوری از خط لوله، صفحه اوریفیس با اشکال متفاوتی ساخته می شود. سه مدل از این اوریفیس ها عبارتند از:

• اورفیس متحدالمرکز: سوراخ این صفحه دقیقا در مرکز دایره ایجاد می شود. برای سیالات تمیز و سبک و بدون رسوب مانند گازها و بخار مناسب می باشد. . اورفیس خارج از مرکز: سوراخ این صفحه هم مرکز با دایره اوریفیس نبوده و نزدیک به پایین صفحه ایجاد می شود. این اوریفیس برای سیالات حاوی ذرات جامد و رسوب دار مناسب است.
•  اورفیس قطاعی: سوراخ این اوریفیس ها بصورت نیم دایره و در پایین صفحه ایجاد می شود و برای سیالات با رسوبات و ذرات معلق زیاد مناسب است. جریان سیال قبل و بعد از صفحه اوریفیس باید، کاملا آرام باشد، لذا این صفحه باید در جایی که مسیر سیال کاملا مستقیم است، نصب شود.

میزان فاصله ای که لوله ها باید طول مستقیمی داشته باشند، به نوع اتصالات بعد و قبل از اوریفیس بستگی دارد. اوریفیس ها مزایای فراوانی دارند و به راحتی نصب می شوند. امکان اندازه گیری جریان در هر دو جهت به کمک آنها وجود دارد.

با نصب یک ترانسمیتر اختلاف فشار می توان محدوده جریان بزرگی را تنها با تعویض اوریفیس پوشش داد. نبود بخش های مکانیکی در این جریان سنج ها فرسایش های مکانیکی را کاهش داده است. اما این صفحات در معرض سایش و خوردگی از جانب سیال قرار دارند، و ضروری است بصورت دوره ای بازرسی شوند.

•  لوله ونتوری : در این روش به جای نصب مانع در مسیر سیال جهت ایجاد اختلاف فشار لازم، از نصب یک لوله که قطر آن کمتر از قطر خط لوله اصلی می باشد، استفاده می شود. سرعت سیال هنگام عبور از محل کم عرض لوله افزایش و فشار آن کاهش می یابد.

پس از طی طول لوله ونتوری، فشار سیال در خروجی لوله مجددا افزایش می یابد. با اندازه گیری اختلاف فشار ایجاد شده در ورودی لوله و در نقطه کم عرض آن، جریان سیال محاسبه می شود.

جهت نصب اوریفیس چگونه است؟

محل نصب  بین دو فلنج و بین اتصال دو لوله به صورت عمود بر جهت جریان می باشد.از مزایای این دبی سنج می توان به نصب بسیار ساده آن اشاره کرد. اما ابعاد روزنه این صفحه بسته به کاربرد آن بایستی به دقت تنظیم شود. جهت نصب در خط لوله جریان نیز از اهمیت ویژه ای برخوردار است. همچنین این نکته لازم به ذکر است که اریفیس همواره باید در جهت جریان به صورت شیپوری نصب شود.

مزایای متر  Orifice:

• Orifice صفحات کوچکی است و نصب و حذف آن آسان است.
• افت فشار بسیار کمی را ارائه دهید که ۶۰٪ تا ۶۵٪ از آن بازیابی شود.
• دهانه سنج را می توان به راحتی نگهداری کرد.
• طیف گسترده ای از جریان ها را اندازه گیری می کند.
• آنها ساخت ساده ای دارند.
• آنها به راحتی بین فلنج قرار می گیرند.
• آنها مناسب ترین گازها و مایعات هستند.
• آنها ارزان هستند ، قیمت به طور چشمگیری با اندازه افزایش نمی یابد

معایب دهانه متر :

• به مایعات همگن نیاز دارد.
• نیاز به مایع تک فاز دارد
• این نیاز به جریان بردارهای سرعت محوری دارد.
• باعث افت فشار مایعات می شود.
• دقت آن تحت تأثیر چگالی ، فشار و ویسکوزیته سیال است.
• دامنه اندازه گیری محدودیت ویسکوزیته مایعات.
• برای اطمینان از حفظ دقت به لوله های مستقیم نیاز دارد.
• لوله باید کاملاً خاص برای اندازه گیری جریان مایعات باشد.
• ظرفیت برد کمی دارند.
