گیج روغنی فشار بالا High Pressure

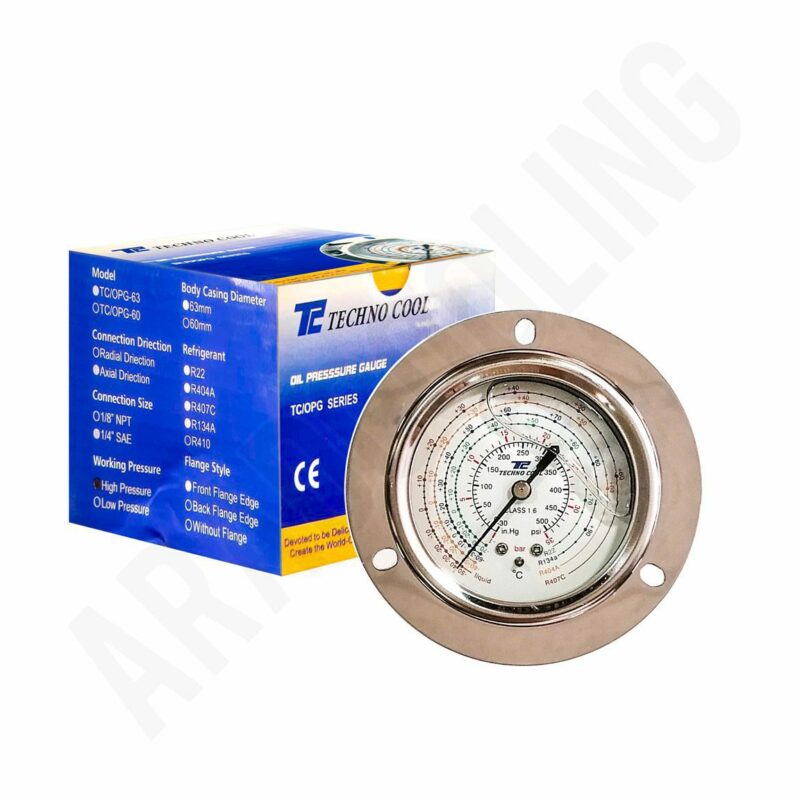

Name: گیج روغنی فشار بالا مدل TC/OPG-63
Brand: Tecno cool

محفظه نشان دهنده فشار در این گیج روغنی فشار بالا ۵۰۰psi با استفاده از یک ماده روغنی شکل پر شده که این ماده روغنی می تواند کیفیت اندازه گیری فشار را نسبت به مابقی گیج فشار ها بهبود دهد.

به عبارت دیگر ماده روغنی استفاده شده در این گیج فشار روغنی نه تنها اثرات لرزش سیستم را کاهش میدهد، بلکه باعث عملکرد روان تر قطعات داخلی فشارسنج نیز می شود و از اصطکاک قطعات داخلی و عقربه درون محوطه جلوگیری کرده و عملکرد آن ها را افزایش می دهد. اینکار باعث افزایش راندمان و طول عمر این دستگاه می شود.

گیج روغنی فشار بالا ۵۰۰psi دقت و عملکرد بالاتری نسبت به گیج فشارهای خشک دارند. محفظه داخلی این فشارسنج ها با مایع، گلیسیرین یا سیلیکون، پر می شود دلیل اینکار جلوگیری از لرزش عقربه های فشار سنج است که باعث افزایش دقت این نوع گیج فشار می شود.مقدار روغن در این گیج فشار روغنی به اندازه ای است که قطعات داخلی را نیز پوشش می دهد و از روی صفحه گیج قابل مشاهده است.

همچنین در اطراف عقربه این فشار سنج یک سیال گرانرو وجود دارد که سبب شده لرزش های ایجاد شده در هنگام اندازه گیری فشار به کمترین حد برسد. ماده روغنی و سیال گرانرو در اطراف عقربه ها برای بالا بردن کیفیت فشار اندازه گیری شده بسیار اهمیت دارند.کانکشن و اتصال این گیج فشار روغنی 500psi از زیر میباشد.

سنسوری که در این گیج روغنی فشار بالا استفاده می شود یک لوله بوردن بسیار ساده می باشد.این سنسور می تواند میزان فشار را اندازه گیری کرده و نتایج را به وسیله ترانسدیوسر و مبدل در صفحه دستگاه و به صورت حرکت عقربه نمایش دهد.

گیج روغنی فشار بالا High Pressure یا منیفولد یکی از ابزار برودتی است که از ان برای شارژگاز استفاده می شود. روکش پلاستیکی که در ترازوی گیج وجود دارد شدت ضربه ها را کاهش می دهد. شلنگ های همراه دستگاه نیز از مقاومت و مرغوبیت بالایی نیز برخوردار هستند.

گیج منیفولد pm که گیج دوتایی نیز نامیده می‌شود برای شارژ گاز و تنظیم دستگاه‌های برودتی نظیر کولر، سردخانه و چیلر استفاده می‌شود.

گیج روغنی فشار بالا High Pressure یا مانیفولد سرویس از ابزارهای بسیار حساس و ضروری در تعمیر و سرویس است. این دستگاه در مدلهای مختلف عقربه ای و دیجیتالی ساخته می شود. نوع مجهز تر آن دارای ساید گلاس بر روی محل نصب لوله رابط زردرنگ است.

گیج روغنی فشار بالا High Pressureمانیفولد سرویس تشکیل شده از دو گیج مدرج و شیر فلکه و سه شیلنگ متصل به اتصالات لاله‌ای 1/4 اینچی که برای آب‌بندی کردن از واشرهای لاستیکی استفاده می‌کند و با دست می‌توان آنها را کاملا” سفت و آب‌بندی کرد.

گیج روغنی فشار بالا High Pressure گیج، شیلنگ و شیرفلکه آبی رنگ مربوط به بخش فشار ضعیف و یا مرکب است که دارای دو نوع درجه است درجه بالای صفر که تا 250psi تقسیم بندی شده است و برای شارژ ماده سرمازا بکار می رود. درجه دوم قرمز (فشار قوی) شامل شیر فلکه و شیلنگ قرمز است و زمانی بکار می رود که فشار بالای 250psi مورد نیاز باشد، بخصوص برای فشار زدن به سیستم و یا تست فشار کمپرسور. شیلنگ رابط زرد برای شارژ گاز در سیستم‎های برودتی، ایجاد فشار، ایجاد وکیوم و رطوبت‌گیری است.

گیج روغنی فشار بالا High Pressure

گیج روغنی فشار بالا High Pressure از ابزارهای بسیار حساس و ضروری در تعمیر و سرویس است. این دستگاه در مدلهای مختلف عقربه ای و دیجیتالی ساخته می شود. مانیفولد سرویس تشکیل شده از دو گیج مدرج و شیر فلکه و سه شیلنگ متصل به اتصالات لاله‌ای 1/4 اینچی که برای آب‌بندی کردن از واشر های لاستیکی استفاده می‌کند و با دست می‌توان آنها را کاملا” سفت و آب ‌بندی کرد.

گیج روغنی فشار بالا High Pressure ، گیج، شیلنگ و شیرفلکه آبی رنگ مربوط به بخش فشار ضعیف و یا مرکب است که دارای دو نوع درجه است درجه بالای صفر که تا 250psi تقسیم بندی شده است و برای شارژ ماده سرمازا بکار می رود. درجه دوم قرمز (فشار قوی) شامل شیر فلکه و شیلنگ قرمز است و زمانی بکار می رود که فشار بالای 250psi مورد نیاز باشد، بخصوص برای فشار زدن به سیستم و یا تست فشار کمپرسور. شیلنگ رابط زرد برای شارژ گاز در سیستم‎ های برودتی، ایجاد فشار، ایجاد وکیوم و رطوبت‌ گیری است.

گیج روغنی فشار بالا High Pressure

گیج کولر گازی (منیفولد) برای انجام عملیاتی نظیر هواگیری ، سنجش فشارهای سیستم ، تخلیه و شارژ سیستم از فشار مبرد ، شارژ روغن به سیستم و بالاخره تحت فشار قرار دادنسیستم یا گاز ازت ، از شیر چند راهه یا مانیفولد استفاده می شود.

یک منیفولد کامل مجهز به فشار نمای فشار زیاد ، فشار نمای فشار کم (فشار نمای مرکب) دو شیر دستی مربوط به فشار بالا پایین و سه عدد شیلنگ فشار قوی مهره ای ¼ اینچی است که برای آب بندی کردن آن ها از واشرهای لاستیک مصنوعی استفاده می کنند و با دست می توان آنها را کاملا سفت و آب بندی کرد.

شیر دستی ، شیلنگ و فشار نمای سمت چپ که به رنگ آبی می باشند قسمت فشار کم منیفولد را تشکیل می دهند و به قسمت فشار کم سیکل تبرید متصل می شوند و شیر دستی ، شیلنگ و فشار نمای سمت راست که به رنگ قرمز می باشند قسمت فشار زیاد مانیفولد را تشکیل می دهند و به قسمت فشار زیاد سیکل تبرید متصل می شوند .

شیلنگ وسطی ( زرد رنگ) به خط شارژ (کپسول ماده مبرد ، پمپ وکیوم ، ظرف روغن) متصل می گردد .

گیج فشار و انواع گیج فشار Pressure Gauge

از آﻧﺠﺎﯾﯿﮑﻪ ﺻﻨﺎﯾﻊ ﻧﻔﺖ و ﮔﺎز ﻋﻤﻠﯿﺎت ﻓﺮاورش را روي ﺳﯿﺎﻻت اﻧﺠﺎم ﻣﯽ دﻫﻨﺪ ﺑﺎ ﭼﻬﺎر ﻋﺎﻣﻞ اﺳﺎﺳﯽ ﻓﺸﺎر، دﻣﺎ، ﺳﻄﺢ و ﺟﺮﯾﺎن ﻣﺴﺘﻘﯿﻤﺎً ارﺗﺒﺎط زﯾﺎدي دارﻧﺪ و در واﺣﺪﻫﺎي ﻣﺨﺘﻠﻒ ﺑﺼﻮرت ﻓﺮاواﻧﯽ ﻧﯿﺎز ﺑﻪ اﻧﺪازه ﮔﯿﺮي و ﮐﻨﺘﺮل آﻧﻬﺎ دارﻧﺪ.
ﻓﺸﺎر ﻋﺒﺎرﺗﺴﺖ از ﻧﯿﺮوي وارده ﺑﺮ واﺣﺪ ﺳﻄﺢ ﮐﻪ آﻧﺮا ﺑﺎ ﻋﻼﻣﺖ اﺧﺘﺼﺎري P ﻧﺸﺎن ﻣﯽ دﻫﻨﺪ. اﯾﻦ ﮐﻤﯿﺖ در ﮔﺎزﻫﺎ ﻧﻘﺶ ﻋﻤﺪه را اﯾﻔﺎ ﻣﯽ ﮐﻨﺪ زﯾﺮا ﯾﮑﯽ از ﮐﻤﯿﺎت ﻣﺸﺨﺼﻪ ﮔﺎز ﻣﯽ ﺑﺎﺷﺪ، از اﯾﻦ رو ﺑﯿﺸﺘﺮ ﻗﻮاﻧﯿﻦ ﻓﺸﺎر در ﮔﺎزﻫﺎ ﻧﻬﻔﺘﻪ ﺷﺪه و ﺑﻪ دﺳﺖ آوردن ﻣﻌﺎدﻟﻪ ﺣﺎﻟﺖ ﮔﺎز ﺑﻪ ﮐﺎر ﺑﺮده ﻣﯽ ﺷﻮد. ﻣﯽ ﺗﻮان از ﻗﺎﺑﻠﯿﺖ ﺗﺮاﮐﻢ ﭘﺬﯾﺮي ﮔﺎزﻫﺎ و ﺗﺎﺛﯿﺮات وﯾﮋه ي ﻓﺸﺎر در رﻓﺘﺎر ﮔﺎزﻫﺎ ﺑﻪ ﺟﺎﯾﮕﺎه ﻓﺸﺎر در ﮔﺎزﻫﺎ ﭘﯽ ﺑﺮد.

اﺛﺮ ﻧﯿﺮو ﺑﺮ روي ﯾﮏ ﺳﻄﺢ ﺑﺴﺘﮕﯽ دارد ﮐﻪ ﻧﯿﺮو ﭼﮕﻮﻧﻪ اﻋﻤﺎل ﺷﻮد. ﻫﺮﭼﻪ ﺳﻄﺢ اﺛﺮ ﻧﯿﺮو روي ﺟﺴﻤﯽ ﺑﯿﺸﺘﺮ ﺑﺎﺷﺪ ﻓﺸﺎر ﮐﻤﺘﺮ و ﺑﺎﻟﻌﮑﺲ، ﺑﺮاي ﻟﻤﺲ ﺑﯿﺸﺘﺮ اﯾﻦ ﻣﻔﻬﻮم ﺑﻪ ﺑﺮﯾﺪن اﺟﺴﺎم ﺑﺎ ﭼﺎﻏﻮ و راه رﻓﺘﻦ روي ﺑﺮف ﺑﺎ ﮐﻔﺸﻬﺎي ﻣﺨﺼﻮص ﺑﺮف ﭘﯿﻤﺎﯾﯽ اﺷﺎره ﮐﺮد.
ﺑﻪ زﺑﺎن رﯾﺎﺿﯽ ﻓﺸﺎر ﺑﺼﻮرت این رابطه ﺑﯿﺎن ﻣﯽ ﺷﻮد: P=F/A ﮐﻪ در آن P ﻓﺸﺎر ، F ﻧﯿﺮو و A ﺳﻄﺢ ﻣﻘﻄﻊ اﺛﺮ ﻧﯿﺮو ﻣﯽ ﺑﺎﺷﺪ.

ﻓﺸﺎرﺑﺎ واﺣﺪﻫﺎي ﻣﺨﺘﻠﻔﯽ ﺑﯿﺎن ﻣﯽ ﺷﻮد. واﺣﺪ اﺳﺘﺎﻧﺪارد ﻓﺸﺎر در دﺳﺘﮕﺎه SI ﭘﺎﺳﮑﺎل ﻣﯽ ﺑﺎﺷﺪ ﮐﻪ ﺑﺮاﺑﺮ 1Pa =1N/m2 ﻣﯽ ﺑﺎﺷﺪ. ﯾﮏ ﭘﺎﺳﮑﺎل ﺑﺮاﺑﺮ ﻣﻘﺪار ﯾﮏ ﻧﯿﻮﺗﻦ ﻧﯿﺮوﺳﺖ ﮐﻪ ﺑﺮ ﯾﮏ ﻣﺘﺮ ﻣﺮﺑﻊ ﺳﻄﺢ ﺟﺴﻤﯽ وارد ﻣﯽ ﮔﺮدد. ﺑﻬﺘﺮﯾﻦ واﺣﺪي ﮐﻪ ﻣﯽ ﺗﻮاﻧﺪ ﻣﺮﺟﻌﯽ ﺑﺮاي ﺳﺎﯾﺮ واﺣﺪﻫﺎ ﺑﻪ ﮐﺎر ﺑﺮده ﺷﻮد اﺗﻤﺴﻔﺮ ﯾﺎ ﺟﻮ (Atmospher) اﺳﺖ ﮐﻪ ﺑﻪ ﺻﻮرت ﻓﺸﺎر ﻣﺘﻮﺳﻂ ﻫﻮا در ﺳﻄﺢ درﯾﺎ ﺗﻌﺮﯾﻒ ﻣﯽ ﺷﻮد.

ﭼﻮن ﭘﺎﺳﮑﺎل واﺣﺪ ﮐﻮﭼﮑﯽ ﺑﺮاي ﻓﺸﺎر اﺳﺖ ﻣﻌﻤﻮﻻ از ﮐﯿﻠﻮ ﭘﺎﺳﮑﺎل (kpa) ﮐﻪ ﺑﺮاﺑﺮ 1000 ﭘﺎﺳﮑﺎل اﺳﺖ، اﺳﺘﻔﺎده ﻣﯽ ﮐﻨﻨﺪ.

1. ﻓﺸﺎر ﻧﺴﺒﯽ(Gauge pressure)
ﻓﺸﺎر ﺑﺎﻻﺗﺮ از ﻓﺸﺎر ﻫﻮاي ﻣﺤﯿﻂ (ﻓﺸﺎر ﻫﻮاي ﻣﺤﯿﻂ ﺻﻔﺮ در ﻧﻈﺮ ﮔﺮﻓﺘﻪ ﻣﯽ ﺷﻮد) را ﻓﺸﺎر ﻧﺴﺒﯽ ﻣﯽ ﮔﻮﯾﻨﺪ.

2. ﻓﺸﺎر ﻣﻄﻠﻖ (Absolute pressure)
ﻓﺸﺎري را ﮐﻪ ﻧﺴﺒﺖ ﺑﻪ ﺻﻔﺮ ﻣﻄﻠﻖ (ﺧﻼ) اﻧﺪازه ﮔﯿﺮي ﺷﻮد، ﻓﺸﺎر ﻣﻄﻠﻖ ﻣﯽ ﮔﻮﯾﻨﺪ. ﻓﺸﺎر ﻫﻮا + ﻓﺸﺎر ﻧﺴﺒﯽ = ﻓﺸﺎر ﻣﻄﻠﻖ

3. ﻓﺸﺎر ﺧﻼء(Vacuum pressure)
ﻓﺸﺎر ﮐﻤﺘﺮ از ﻓﺸﺎر ﻫﻮاي ﻣﺤﯿﻂ را ﻓﺸﺎر ﺧﻼ ﻣﯽ ﮔﻮﯾﻨﺪ.

گیج روغنی فشار بالا High Pressure ﻣﺎﻧﻮﻣﺘﺮ Manometer
مانومترها دستگاه‌های اندازه‌گیری فشار ساده و دقیقی هستند. در حالی که چندین نوع مختلف از مانومترها وجود دارد، اما همه‌ی آنها بر این اساس کار می‌کنند که تغییرات فشار باعث بالا و یا پایین رفتن مایع در یک تیوب می‌شود.

ﻣﺎﻧﻮﻣﺘﺮ از ﯾﮏ ﻇﺮف ﺷﻔﺎف ﺣﺎوي ﻣﺎﯾﻊ ﻣﻌﻤﻮﻻً( آب ﯾﺎ ﺟﯿﻮه) ﺗﺸﮑﯿﻞ ﺷﺪه اﺳﺖ ﮐﻪ ﺑﺼﻮرت ﯾﮏ ﻟﻮﻟﻪ U ﺷﮑﻞ ﻣﯽ ﺑﺎﺷﺪ. دو ﻃﺮف اﯾﻦ ﻟﻮﻟﻪ ﺑﺎز ﻣﯽ ﺑﺎﺷﺪ و دو ﻓﺸﺎر ﻣﺨﺘﻠﻒ ﺑﻪ دو ﻃﺮف آن اﻋﻤﺎل ﻣﯽ ﺷﻮد. اﯾﻦ اﺧﺘﻼف ﻓﺸﺎر ﺑﺎﻋﺚ ﺟﺎﺑﺠﺎﯾﯽ ﻣﺎﯾﻊ در ﻟﻮﻟﻪ ﻣﯽ ﮔﺮدد ﮐﻪ ﺑﺎ اﻧﺪازه ﮔﯿﺮي اﯾﻦ اﺧﺘﻼف ﺳﻄﺢ ﻣﯽ ﺗﻮان ﻓﺸﺎر ﻣﻮرد ﻧﻈﺮ را ﺑﻪ دﺳﺖ آورد.

گیج روغنی فشار بالا High Pressure مانومتر ساده شامل یک مخزن می‌باشد که با مایع پر شده است. معمولاً مخزن محصور بوده و تنها با یک نقطه‌ی اتصال به یک منبع فشار متصل می‌شود تا فشار آن را اندازه‌گیری کند. یک تیوب شفاف که به آن ستون نیز گفته می‌شود به مخزن متصل شده است.

ممکن است بالای ستون باز بوده و در معرض فشار اتمسفر قرار گرفته باشد، و یا اینکه تخلیه و مهر و موم شده باشد. مانومترهای با ستون باز معمولاً برای اندازه‌گیری فشار گیج یا در واقع فشارهایی که مرجع آنها فشار اتمسفر می‌باشد، به کار می‌روند.

مانومترهای با ستون مهر و موم شده برای اندازه‌گیری فشار مطلق یا در واقع فشارهایی که مرجع آنها صفر مطلق می‌باشد، مورد استفاده قرار می‌گیرند. گیج روغنی فشار بالا High Pressure مانومترهای با ستون مهر و موم شده برای اندازه‌گیری و سنجش خلاء نیز به کار می‌روند.

هنگامی که مانومتر به فرآیند متصل شده است، بر حسب فشار منبعی که در حال اندازه‌گیری می‌باشد، مایع درون ستون بالا و یا پایین خواهد رفت. برای تعیین میزان فشار، لازم است نوع مایع درون ستون و ارتفاع آن مشخص شود. نوع مایع درون ستون مانومتر بر میزان بالا و یا پایین رفتن آن در پاسخ به فشار تأثیرگذار خواهد بود.

برای نمایش فشار توسط گیج روغنی فشار بالا High Pressure مانومتر می‌توان از هر مایعی استفاده کرد. اما مایعاتی که عموماً مورد استفاده قرار می‌گیرند آب، جیوه، و روغن قرمز است. به این دلیل از آب و یا جیوه استفاده می‌شود که چگالی نسبی، انبساط حرارتی، و جرم آنها شناخته شده تر است.

بسیاری از مواقع نیز از روغن قرمز استفاده می‌شود، چرا که برخلاف جیوه سمی نبوده و محیط زیست را آلوده نمی‌کند. روغن قرمزهای متعددی با چگالی نسبیهای مختلف در دسترس است که می‌توان با توجه به سازگاری آن با سیستم اندازه‌گیری، انتخاب و مورد استفاده قرار گیرد.

برای نمایش ارتفاع و یا در واقع سطح مایع درون ستون یک مانومتر، معمولاً از یک خط کش نصب شده در کنار ستون استفاده می‌شود، گاهی اوقات نیز خطهای درجه بندی را به طور مستقیم بر روی ستون حکاکی می‌کنند. خط کش را می‌توان برای خوانش بر حسب In H2O،In Hg ، و یا PSI درجه بندی کرد.

در برخی از موارد، هم درجه بندی In H2O و هم درجه بندی PSI را بر روی یک خط کش قرار می‌دهند. نوع ستون استفاده شده تعیین خواهد کرد که مقدار فشار نشان داده شده فشار گیج روغنی فشار بالا High Pressure است، یا فشار مطلق. در واقع، اگر ستون باز باشد، فشار نشان داده شده توسط مانومتر فشار گیج می‌باشد، و اگر ستون تخلیه و مهر و موم شده باشد، فشار نشان داده شده فشار مطلق خواهد بود.

مانومترها انواع مختلفی دارند، که از آن جمله می‌توان گیج روغنی فشار بالا High Pressure مانومتر مخزن دار، گیج روغنی فشار بالا High Pressure مانومتر مورب، گیج فشار مکلئود، وگیج فشار مانومتر خازنی را نام برد.
